Achtergrond van het project

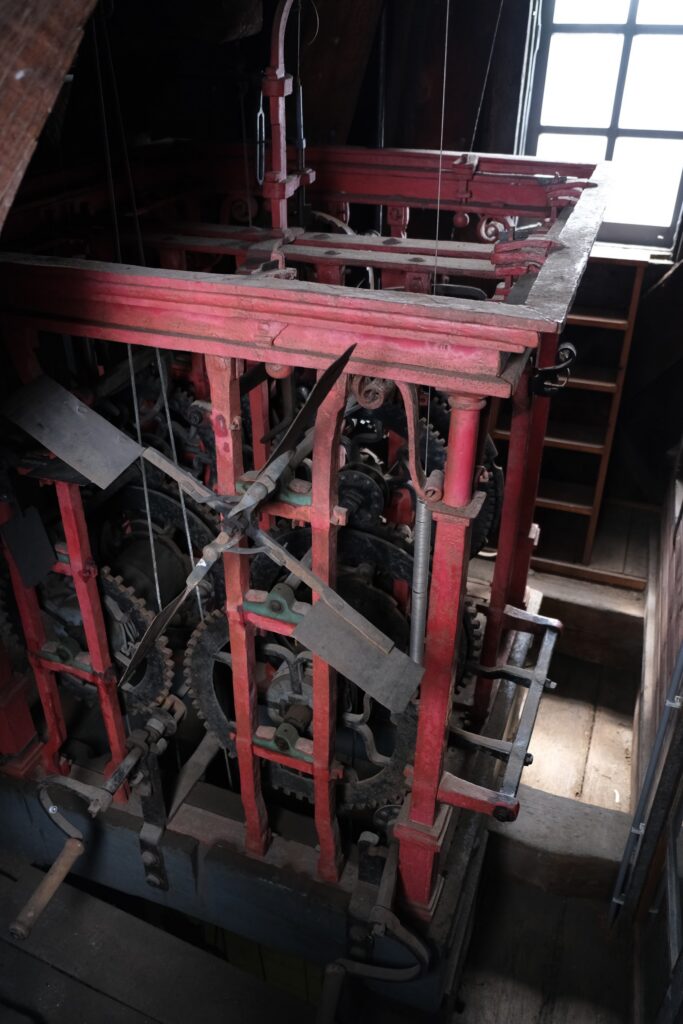

In de toren van de Nieuwe Kerk in het centrum van Den Haag bevindt zich een oud uurwerk. Deze toren is niet vrij toegankelijk en dus is het uurwerk niet te zien voor publiek. Om hier een alternatief voor te bieden is het uurwerk door ons gescand.
De uitdaging waar wij onder andere tegenaan liepen is het feit dat het uurwerk zich in een zeer krappe en moeilijk toegankelijke ruimte bevindt. Door de beperkte werkruimte en complexe geometrie was het niet mogelijk om elk hoekje van het uurwerk volledig in beeld te krijgen
Het digitaal vastleggen

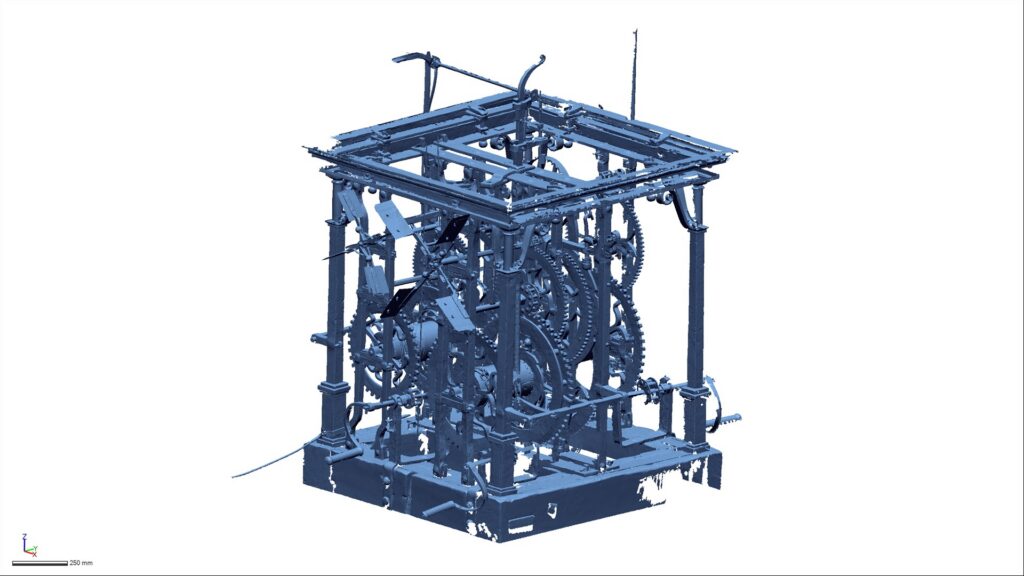

Het uurwerk is zoveel mogelijk vastgelegd met 3D-laserscantechnologie binnen de beperkingen van de torenruimte. Ondanks de beperkte bereikbaarheid kon een bruikbare dataset worden verzameld van de beschikbare zichtlijnen en geometrische details.
Op basis van deze scan is in gespecialiseerde reverse engineering software, Geomagic Design X, het model verder opgebouwd en aangevuld, waardoor de ontbrekende geometrie op consistente en technisch verantwoorde wijze is gereconstrueerd.
Resultaat

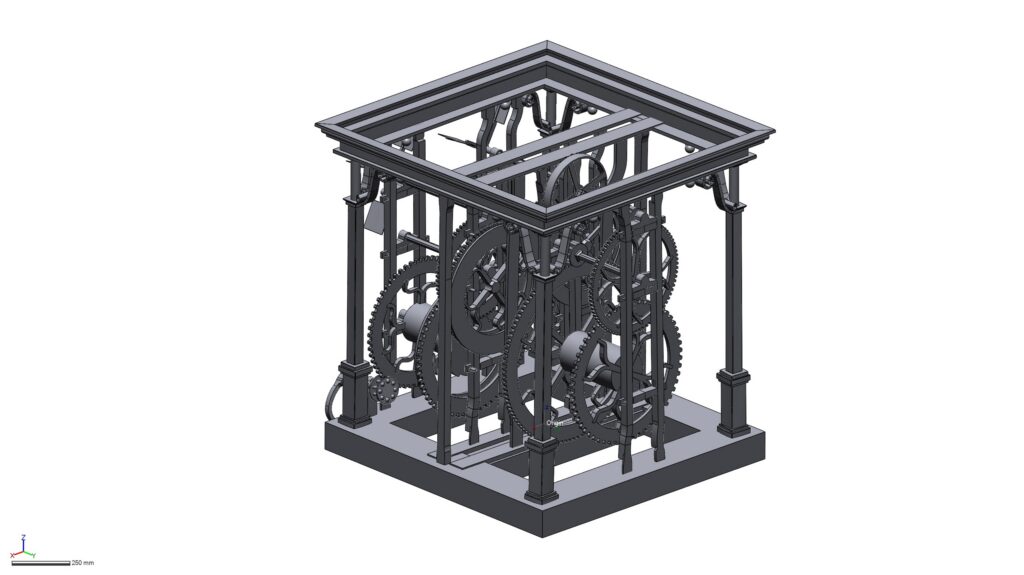

Het resultaat is een compleet 3D-model van het uurwerk dat geschikt is voor visualisatie en digitale documentatie. Daarnaast biedt het model een solide basis voor eventuele reproductie middels 3D scannen of verdere restauratie- en engineeringtoepassingen.
Zo is een moeilijk toegankelijk en deels onbereikbaar object toch volledig digitaal vastgelegd en bruikbaar gemaakt voor toekomstige toepassingen.
