Het project

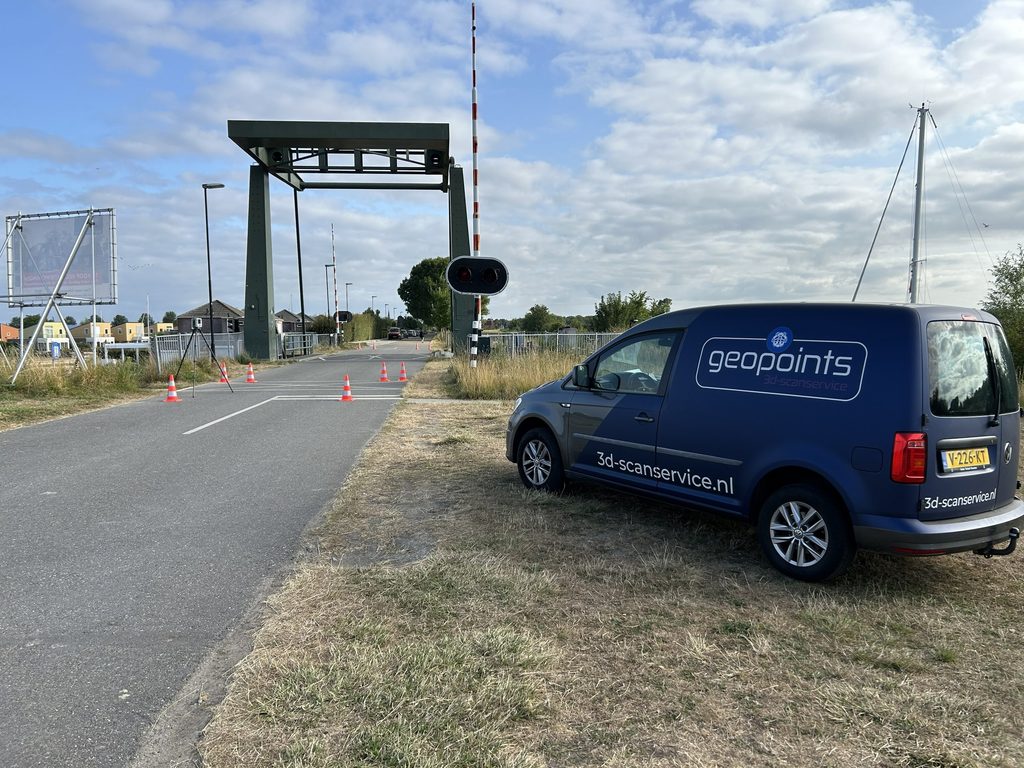

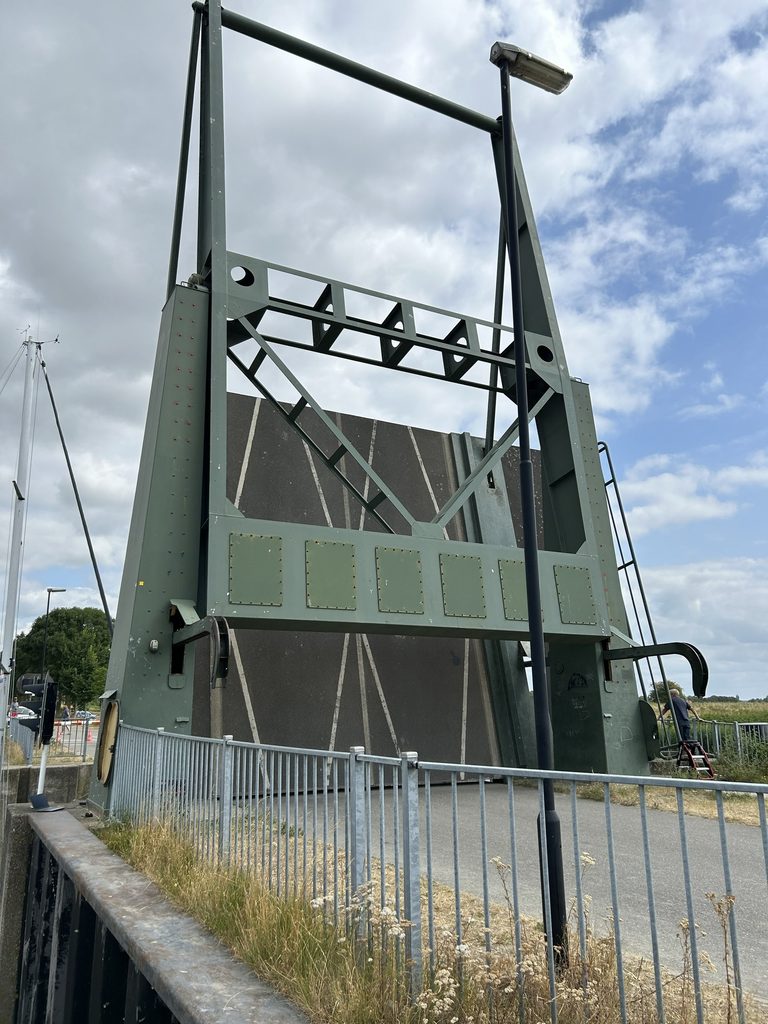

In Oude-Tonge is een bestaande ophaalbrug volledig 3D-gescand als voorbereiding op de vervanging van de brug. Naast de brug zelf is ook de directe omgeving volledig vastgelegd. Hierbij is niet alleen gekeken naar de hoofdgeometrie, maar ook naar de aansluiting van de brug op de bestaande infrastructuur.
Het mechaniek waarmee de brug wordt geopend en gesloten is aanvullend gedetailleerd in kaart gebracht. Hiermee is zowel de bestaande situatie als de complexe technische constructie rondom het bewegingsmechanisme nauwkeurig digitaal vastgelegd.
Het 3D-scannen en vastleggen

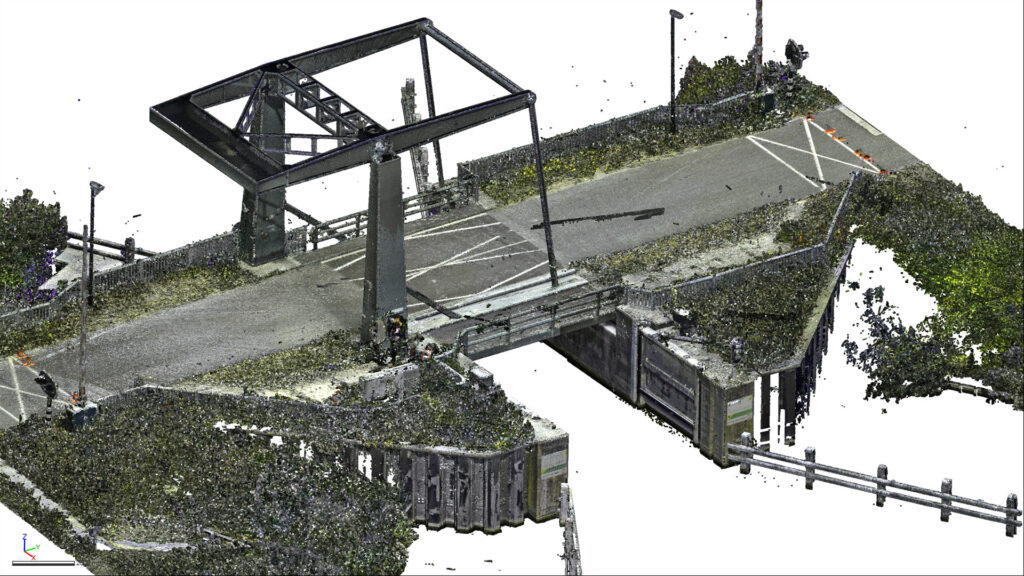

De brug en de directe omgeving zijn met 3D-laserscantechnologie volledig ingemeten. Door verschillende scanposities te combineren is een complete digitale weergave van de bestaande situatie opgebouwd.

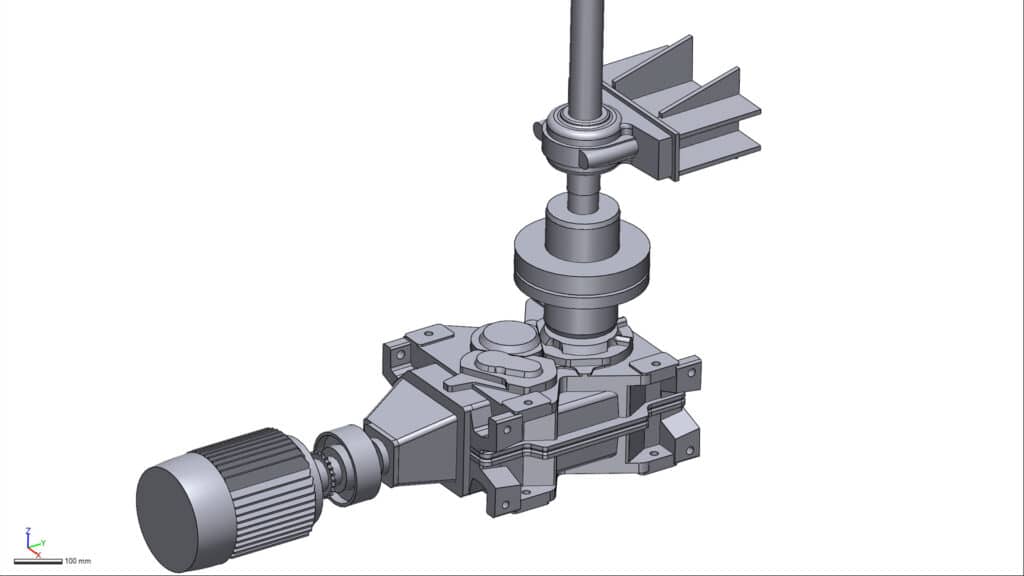

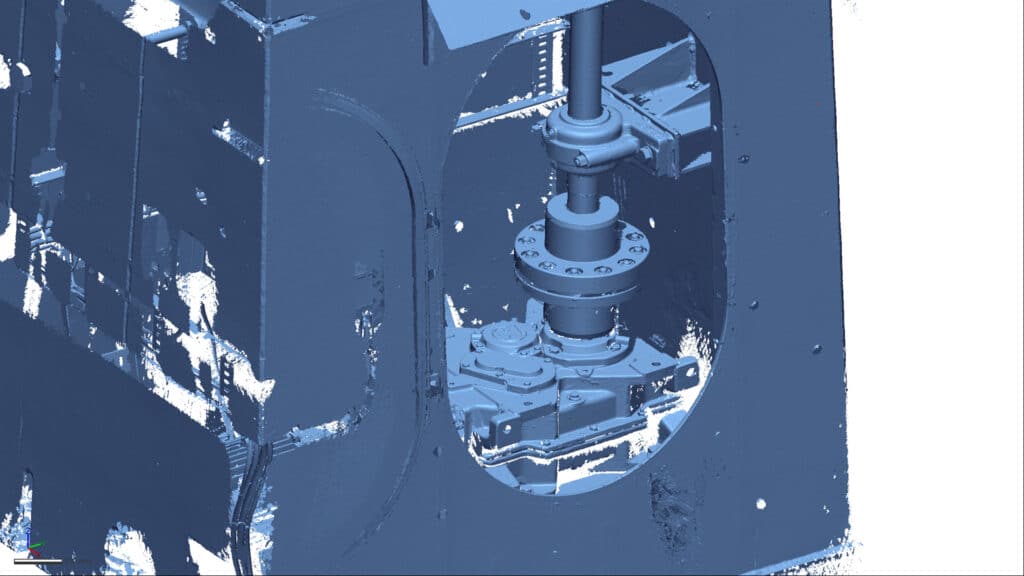

Voor het hefmechanisme zijn aanvullende detailmetingen uitgevoerd. Hierbij is extra aandacht besteed aan de bewegende en constructieve onderdelen die van belang zijn voor de werking van de brug. Door deze onderdelen gedetailleerd vast te leggen ontstaat een nauwkeurig beeld van de bestaande maatvoering, onderlinge posities en aansluitingen.
De combinatie van de omgevingsscan en de gedetailleerde scans van het mechaniek zorgt ervoor dat zowel de globale geometrie als de technische details beschikbaar zijn in één digitale dataset.
Resultaat
Het resultaat is een nauwkeurige digitale vastlegging van de bestaande brug, het hefmechanisme en de omliggende situatie. Deze 3D-data vormt een betrouwbare basis voor de verdere engineering en voorbereiding van de vervanging van de brug.
Door de bestaande situatie digitaal beschikbaar te hebben, kunnen nieuwe constructies en onderdelen worden ontworpen en gecontroleerd ten opzichte van de daadwerkelijk aanwezige situatie. Hiermee wordt de kans op maatvoeringsproblemen tijdens de engineering en uitvoering verkleind.
