De uitdaging

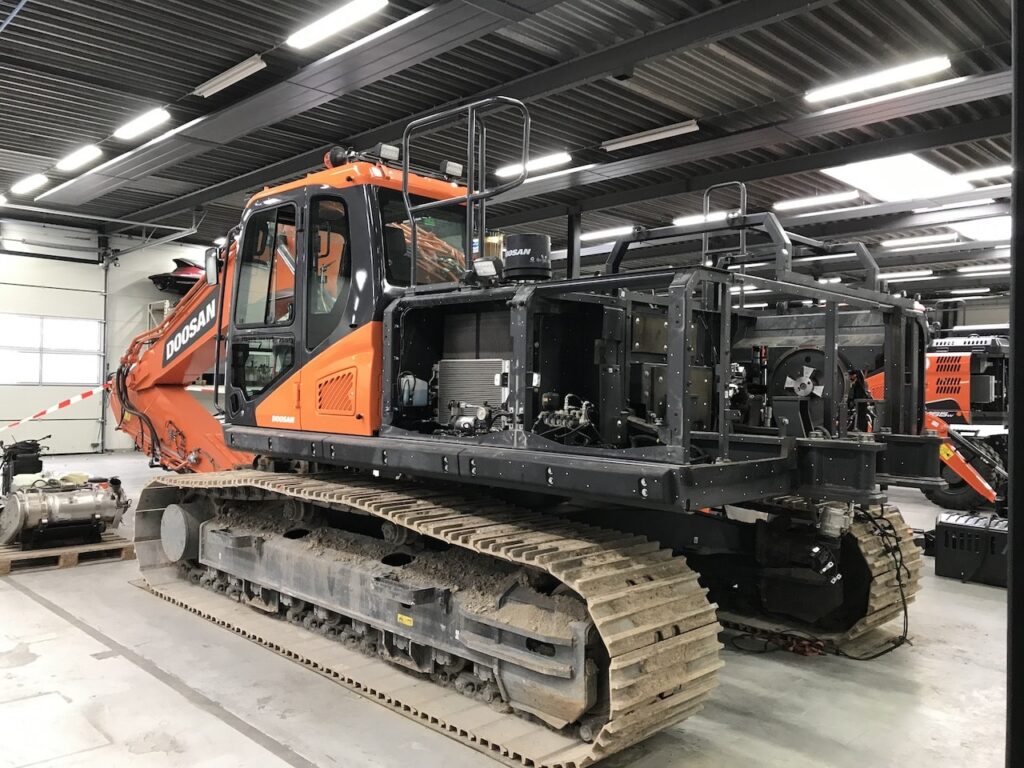

Voor dit project is een bestaande machine, oorspronkelijk aangedreven door een dieselmotor, als uitgangspunt genomen voor een elektrificatie-traject. De klant wilde de verbrandingsmotor verwijderen en de beschikbare ruimte herontwerpen voor de integratie van een elektromotor en bijbehorende componenten.
3D vastleggen van de bestaande situatie

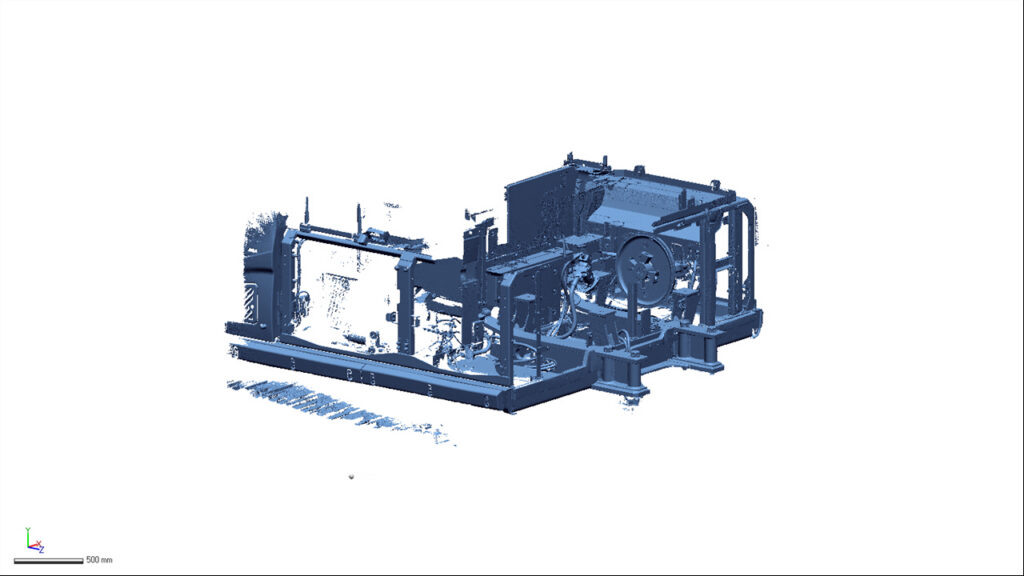

Om een nauwkeurig vertrekpunt te creëren, is de volledige machine ingescand met 3D-laserscantechnologie. Hierbij is de geometrie van het bestaande chassis, de aandrijflijn en de inbouwruimte gedetailleerd vastgelegd. Voor dit werk zijn meerdere van onze 3D scanners ingezet, om daarmee een zo compleet mogelijk én een nauwkeurige basis te krijgen voor reverse engineering De verbrandingsmotor en gerelateerde componenten zijn verwijderd uit het digitale model. Hierdoor ontstond een vrij beschikbare inbouwruimte die als basis diende voor het nieuwe ontwerp.
Resultaat

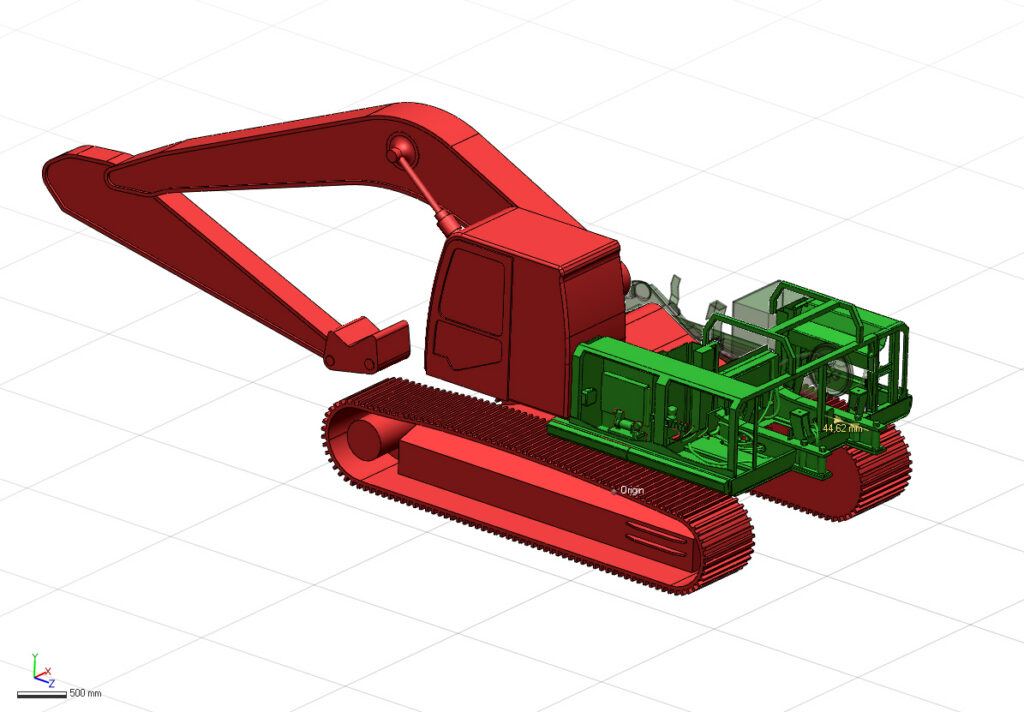

Het door Geopoints geleverde 3D-modelvan de bestaande machine, geleverd als 3D STEP file, vormt een solide basis voor verdere engineering, validatie en implementatie van de elektrificatie.
Binnen deze digitale omgeving kan de opdrachtgever in de ruimte een elektromotor, aandrijfelementen en eventuele ondersteunende systemen inpassen.
